Experiment: Sinusgenerator, Version A

Im folgenden Experiment soll ein sehr einfacher digitaler Sinusgenerator aufgebaut werden, der es ermöglicht, bei fixer Amplitude niederfrequente Sinuskurven mit unterschiedlicher Frequenz zu erzeugen. Dazu wird der digitale Eingang des Mikrocomputers (PIN) an die Tastatur der Platine DIGMLT angeschlossen; die Ausgabe der Analogspannung erfolgt über den DA-Wandler (DAC1) der Karte ADAC12.

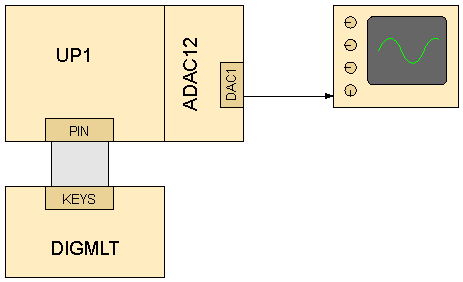

Aufbau des Sinusgenerators, Version A

Das Prinzip des Sinusgenerators beruht auf der periodischen Ausgabe einer im ROM abgespeicherten Sinustabelle. Die Güte des Sinussignals hängt von der Länge der Tabelle und der Zahl der Bits, die pro Stützpunkt verwendet werden, ab. Die Zahl der Stützstellen sollte nicht größer sein als die Zahl der möglichen diskreten Spannungspegel des DA-Wandlers. Für die meisten Anwendungen wird aber die Zahl der Stützstellen ohnehin kleiner als die Zahl der möglichen analogen Werte sein.

Die Frequenz des Sinusgenerators wird durch eine Verzögerungsschleife bestimmt, die nach jeder Ausgabe eines Wertes an den DA-Wandler aktiviert wird. Die Dauer der Verzögerung wird über den Port PIN eingelesen. Mit dieser einfachen Methode kann ein Sinusgenerator mit einer Maximalfrequenz von etwa 40 Hz (bei 256 Stützstellen) erzeugt werden. Seine Frequenz lässt sich bis auf etwa 0.5 Hz durch die Tasten einstellen. Die Periodendauer des Ausgangssignals ist proportional zum eingestellten Verzögerungswert.

Das unten abgedruckte Steuerprogramm funktioniert folgendermaßen: Zuerst wird in einem Initialisierungsschritt das Register IX mit der Anfangsadresse der Sinustabelle geladen, das Register DE mit der Endadresse. In der Ausführungsphase wird nun von der durch das Register IX bezeichneten Adresse der Sinustabelle jeweils ein Wert für den DA-Wandler gelesen und an diesen ausgegeben. Dabei wird das Register IX auf die Adresse des nächsten Wertes erhöht und geprüft, ob das Ende der Tabelle erreicht ist. Falls dies geschieht, wird IX wieder mit der Startadresse geladen, so dass sich eine zyklische Ausgabe der gespeicherten Tabelle ergibt. Bei jedem Durchlauf der Programmschleife wird außerdem der Wert am Port PIN abgefragt und der ermittelte Wert als Parameter für eine Verzögerungsschleife verwendet. Dadurch wird die Frequenz des Ausgangssignals des DA-Wandlers verändert.

;===================================================
;---- Experiment: Sinusgenerator, Version A --------
;===================================================
;
            .GLOBAL SINUSA
SINUSA:     LD      DE,STBEND   ;Ende Sinustabelle
            LD      IX,SINTAB   ;Start Sinustabelle
$L1:        LD      L,(IX)      ;Wert aus Tabelle
            INC     IX
            LD      H,(IX)
            INC     IX
            CALL    ODAC1       ;Wert an DAC ausgeben
            PUSH    IX          ;Überprüfen, ob Ende
            POP     HL          ;  der Tabelle
            XOR     A
            SBC     HL,DE
            JR      NZ,$L2
            LD      IX,SINTAB   ;ja, Pointer rücks.
$L2:        IN      A,(PIN)     ;Verzögerung einlesen
            LD      L,A
            LD      H,0
            ADD     HL,HL       ;Verzögerung = 1+4*PIN
            ADD     HL,HL
            INC     HL
            CALL    DELAY
            JR      $L1         ;nächster Durchgang
;
;===================================================
;---- Ausgabe eines Wertes auf DAC1 ----------------
;===================================================
;
;Eingang:   16-Bit-Wert in HL
;Ausgang:   vordersten 12 Bit werden an DAC1 ausgegeben
;
            .GLOBAL ODAC1
ODAC1:      PUSH    AF          ;Register AF sichern
            LD      A,L
            OUT     (DAC1LO),A  ;niederwertiges Byte
            LD      A,H
            OUT     (DAC1HI),A  ;höherwertiges Byte
            POP     AF
            RET
;
;----- Tabelle der Sinuswerte ----------------------
;
SINTAB:     DEFW    8000H, 8320H, 8640H, 8960H, 8C80H
            DEFW    8FA0H, 92C0H, 95E0H, 98F0H, 9C00H
            DEFW    9F10H, A220H, A520H, A820H, AB10H
            DEFW    AE00H, B0F0H, B3D0H, B6B0H, B980H
            DEFW    BC50H, BF10H, C1C0H, C470H, C710H
            DEFW    C9A0H, CC30H, CEB0H, D120H, D390H
            DEFW    D5F0H, D830H, DA70H, DCA0H, DED0H
            DEFW    E0E0H, E2E0H, E4E0H, E6C0H, E8A0H
            DEFW    EA60H, EC10H, EDC0H, EF50H, F0D0H
            DEFW    F240H, F3A0H, F4F0H, F630H, F760H
            DEFW    F870H, F980H, FA70H, FB50H, FC20H
            DEFW    FCD0H, FD80H, FE10H, FE90H, FF00H
            DEFW    FF50H, FF90H, FFD0H, FFE0H, FFF0H
            DEFW    FFE0H, FFD0H, FF90H, FF50H, FF00H
            DEFW    FE90H, FE10H, FD80H, FCD0H, FC20H
            DEFW    FB50H, FA70H, F980H, F870H, F760H
            DEFW    F630H, F4F0H, F3A0H, F240H, F0D0H
            DEFW    EF50H, EDC0H, EC10H, EA60H, E8A0H
            DEFW    E6C0H, E4E0H, E2E0H, E0E0H, DED0H
            DEFW    DCA0H, DA70H, D830H, D5F0H, D390H
            DEFW    D120H, CEB0H, CC30H, C9A0H, C710H
            DEFW    C470H, C1C0H, BF10H, BC50H, B980H
            DEFW    B6B0H, B3D0H, B0F0H, AE00H, AB10H
            DEFW    A820H, A520H, A220H, 9F10H, 9C00H
            DEFW    98F0H, 95E0H, 92C0H, 8FA0H, 8C80H
            DEFW    8960H, 8640H, 8320H, 8000H, 7CD0H
            DEFW    79B0H, 7690H, 7370H, 7050H, 6D30H
            DEFW    6A10H, 6700H, 63F0H, 60E0H, 5DD0H
            DEFW    5AD0H, 57D0H, 54E0H, 51F0H, 4F00H
            DEFW    4C20H, 4940H, 4670H, 43A0H, 40E0H
            DEFW    3E30H, 3B80H, 38E0H, 3650H, 33C0H
            DEFW    3140H, 2ED0H, 2C60H, 2A00H, 27C0H
            DEFW    2580H, 2350H, 2120H, 1F10H, 1D10H
            DEFW    1B10H, 1930H, 1750H, 1590H, 13E0H
            DEFW    1230H, 10A0H, 0F20H, 0DB0H, 0C50H
            DEFW    0B00H, 09C0H, 0890H, 0780H, 0670H
            DEFW    0580H, 04A0H, 03D0H, 0320H, 0270H
            DEFW    01E0H, 0160H, 00F0H, 00A0H, 0060H
            DEFW    0020H, 0010H, 0000H, 0010H, 0020H
            DEFW    0060H, 00A0H, 00F0H, 0160H, 01E0H
            DEFW    0270H, 0320H, 03D0H, 04A0H, 0580H
            DEFW    0670H, 0780H, 0890H, 09C0H, 0B00H
            DEFW    0C50H, 0DB0H, 0F20H, 10A0H, 1230H
            DEFW    13E0H, 1590H, 1750H, 1930H, 1B10H
            DEFW    1D10H, 1F10H, 2120H, 2350H, 2580H
            DEFW    27C0H, 2A00H, 2C60H, 2ED0H, 3140H
            DEFW    33C0H, 3650H, 38E0H, 3B80H, 3E30H
            DEFW    40E0H, 43A0H, 4670H, 4940H, 4C20H
            DEFW    4F00H, 51F0H, 54E0H, 57D0H, 5AD0H
            DEFW    5DD0H, 60E0H, 63F0H, 6700H, 6A10H
            DEFW    6D30H, 7050H, 7370H, 7690H, 79B0H
            DEFW    7CD0H
STBEND      EQU     $

Das in diesem Experiment vorgestellte Programm hat allerdings einige Schwachpunkte: Zum einen ist die Frequenz des Ausgangssignals nicht auf beliebige Werte und nicht einmal in gleichen Abständen einzustellen, und zum anderen ergibt sich beim Rücksetzen des Adressregisters IX auf den Startwert eine etwas längere Zeit, bis der nächste Wert der Tabelle ausgegeben werden kann. Dadurch erhöht sich natürlich der Klirrfaktor des Signals. Abhilfe zu diesen Problemen schafft eine geänderte Version des Sinusgenerators, die im folgenden Experiment gezeigt werden soll.
