Einlasssystem und Magnet eines Massenspektrometers

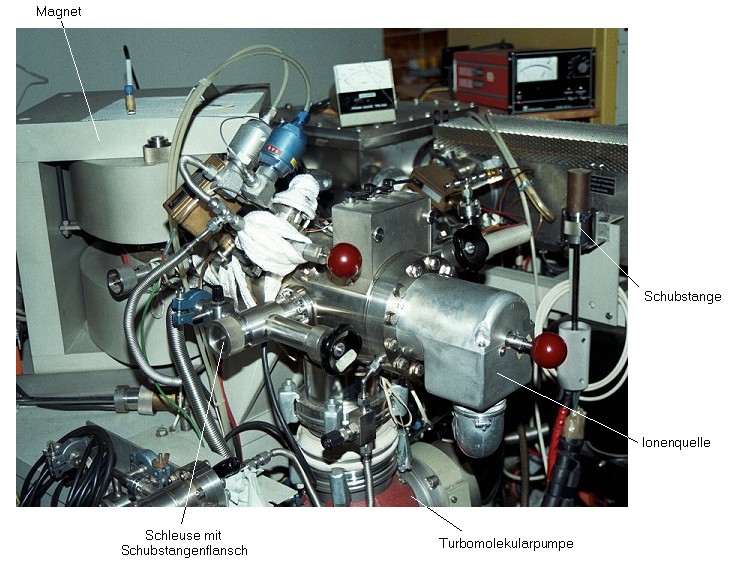

Auf diesem Bild sieht man das Einlasssystem und den Elektromagneten eines Hybridspektrometers (HSQ-30 der Firma Finnigan MAT). In der Bildmitte das Ionenquellengehäuse. Unmittelbar unterhalb der Ionenquelle ist die vordere Turbomolekularpumpe angeflanscht, um auch größere Druckstöße beim Einlass von Proben abfangen zu können. Links an der Ionenquelle sieht man die Schleuse für die Schustange, an die wahlweise auch ein GC angedockt werden kann. Links im Hintergrund sieht man den Elektromagneten. Wenn Sie eine umfangreiche Sammlung von erklärten Fotos sehen möchten klicken Sie bitte auf das Bild oben.
|
|
