Digitaler Multiplexer

Multiplexer aufgebaut aus Gattern

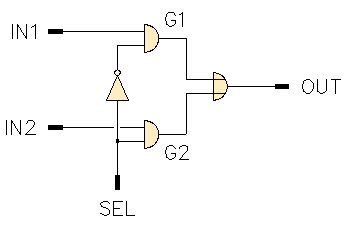

Die beiden Eingangssignale IN1 und IN2 können wahlweise auf den Ausgang OUT gelegt werden, indem die Auswahlleitung SEL entweder auf LOW oder HIGH gelegt wird. Falls an SEL LOW-Pegel liegt, wird das Gatter G2 gesperrt, da an einem seiner Eingänge dauernd LOW-Pegel anliegt und ein logische UND mit LOW immer LOW ergibt. Das Gatter G1 lässt das Eingangssignal unverändert durch, da an seinen Eingängen das Auswahlsignal SEL invertiert anliegt (also HIGH). Die Ausgänge der beiden UND-Gatter werden mit einem ODER verknüpft.

Man kann die Funktionen des oben abgebildeten Multiplexers auch in Form einer Wahrheitstafel darstellen

Hat man mehr als zwei Eingänge, die auf einen Ausgang geschaltet werden, so benötigt man mehrere Auswahlleitungen, wobei jede Kombination der Select-Leitungen der Auswahl eines Eingangs entspricht.

In der Praxis wird man Multiplexer nie aus einzelnen Gattern aufbauen (oder nur, falls der Aufbau unkritisch ist und noch die nötigen Gatter frei sind), sondern auf integrierte Schaltungen zurückgreifen, die dann auch in Hinblick auf die Verzögerungszeiten optimiert sind. Es gibt eine Menge verschiedener MUX-Typen (Zahl der Eingänge, Art des Ausgangs, Zahl der Multiplexer pro IC, etc.), die folgende Tabelle gibt einen kurzen Überblick auf gebräuchliche Multiplexer:
