Platine 7SGDSP

Die Platine P7SGDSP dient als sechsstellige numerische Anzeigeeinheit. Die Anzeigeeinheit ist mit Hilfe von 7-Segment-LED-Ziffern aufgebaut und enthält alle notwendigen Treiber und Steuerbausteine, so dass sie direkt am Bus eines Mikrocomputers betrieben werden kann.

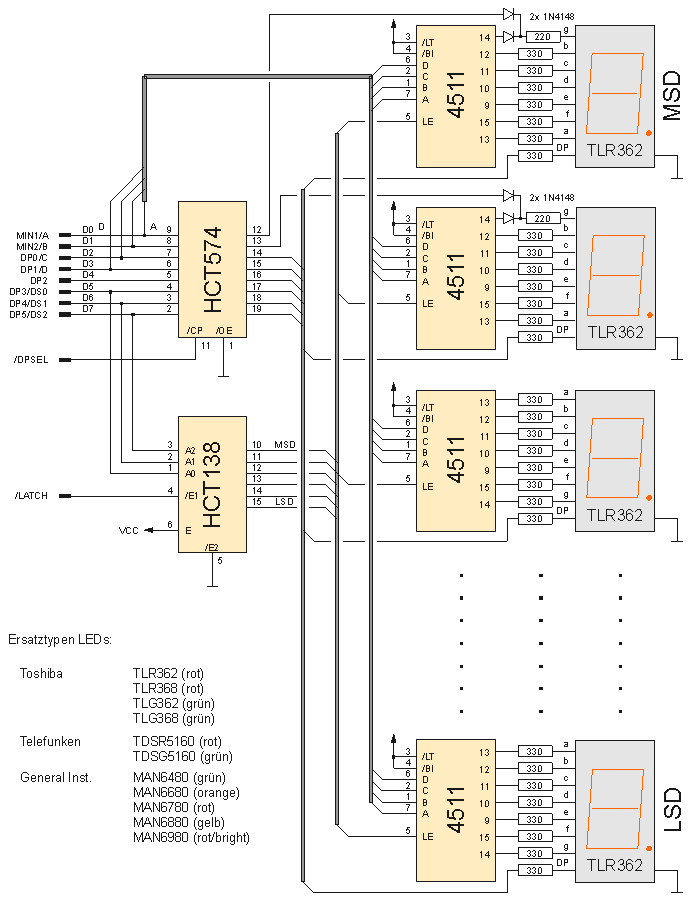

Schaltplan der Platine 7SGDSP

Die Leuchtdioden werden mit den CMOS-Ziffern-Treibern CD4511 angesteuert, für die Ansteuerung der Dezimalpunkte und der Minuszeichen wurde ein 8fach CMOS-Treiber (74HCT574) verwendet. Die Zifferntreiber können alle Ziffern zwischen 0 und 9 darstellen, die Bitkombinationen 1010 bis 1111 (10 bis 15) werden als leere Ziffern angezeigt und können zum Löschen der Anzeige verwendet werden. Die Adresscodierung der Treiberbausteine ist so aufgebaut, dass mit einem Datenbyte sowohl die gewünschte Ziffer als auch die Adresse der Ziffer übergeben wird. Dabei beinhalten die Bits null bis drei die Ziffer und die Bits fünf bis sieben die Adresse.

Die Dezimalpunkte und die Minuszeichen werden mit dem Register HCT574 angesteuert. Dies erlaubt eine Anzeige von mehreren Dezimalpunkten gleichzeitig (für Spezialeffekte). Die negativen Vorzeichen können nur in den vordersten zwei Ziffern angezeigt werden. Wichtig ist, dass für diesen Treiber kein LS-TTL-Baustein verwendet wird, da dieser nicht den nötigen Strom liefern könnte.

Die Platine ist mit einer 20poligen Stiftleiste für den Anschluss der Daten- und Steuerleitungen versehen. Für die Montage der Anzeigeeinheit an einer Frontplatte kann diese Stiftleiste von der Lötseite bestückt werden, um ein leichtes Stecken ohne Ausbau des Displays zu gewährleisten. In diesem Fall ist aber darauf zu achten, dass das Verbindungskabel spiegelverkehrt zu verdrahten ist (Einpress-Steckverbinder auf den gegenüberliegenden Seiten des Flachbandkabels montieren).

Der folgende Bestückungsplan und die entsprechende Stückliste erleichtern den Aufbau des Displays. Es ist darauf zu achten, dass die angegebenen Widerstandswerte für rote Anzeigen berechnet sind. Für grüne oder gelbe LEDs müssen die Widerstände auf die in Klammern angegebenen Werte erniedrigt werden.

R1-R18

330 Ω (270 Ω)

R19, R31

220 Ω (180 Ω)

R20-R30

330 Ω (270 Ω)

R32-R48

330 Ω (270 Ω)

C1

10 µF/16V Ta-Elko

D1-D4

1N4148

IC1-IC6

CD4511

IC7

74HCT138

IC8

74HCT574 (keinen LS-Typ verwenden!)

3 Stk.

TIL815

7 Stk.

16polige Sockel

1 Stk.

20poliger Sockel

1 Stk.

2x10polige Stiftleiste

1 Platine

7SGDSP

Layout und Bestückungsplan der Platine L47SGDSP
